• Entfernung von Feststoffen (AFS)
• Unterirdisches System, platzsparender Einbau
• Kein Höhenversatz zwischen Zu- und Ablauf
• Einfache Kontrolle und Wartung
• Unterschiedliche Baugrößen
• Kein Verblocken möglich
• Hydrodynamischer Abscheider
• Behälter aus glasfaserverstärktem Kunststoff
• Einteilige Behälterkonstruktion
• Einsatzzwecke:
- Schutz vor Versandung von Versickerungsanlagen
- Verbesserte Sedimentation vor Technischen Filtern und Abscheideranlagen
Einstieg Durchmesser 600 mm
Lastverteilerplatte bei D 400: 636 kg
Aufsatzstück Artikel-Nummer B 125/D 400: 2023555/2023558 (134/218 kg)
| EAN-Code | Lief.Art.Nr. | Artikelbezeichnung | Zusatzinformation | Gew. | Oberfläche M2 | max. hydraulischer Durchfluss l/s | DN/OD Zu- und Ablauf mm | Behälterdruchmesser D mm | Einbautiefe H min - max | Zulauftiefe H1 min - max | |||

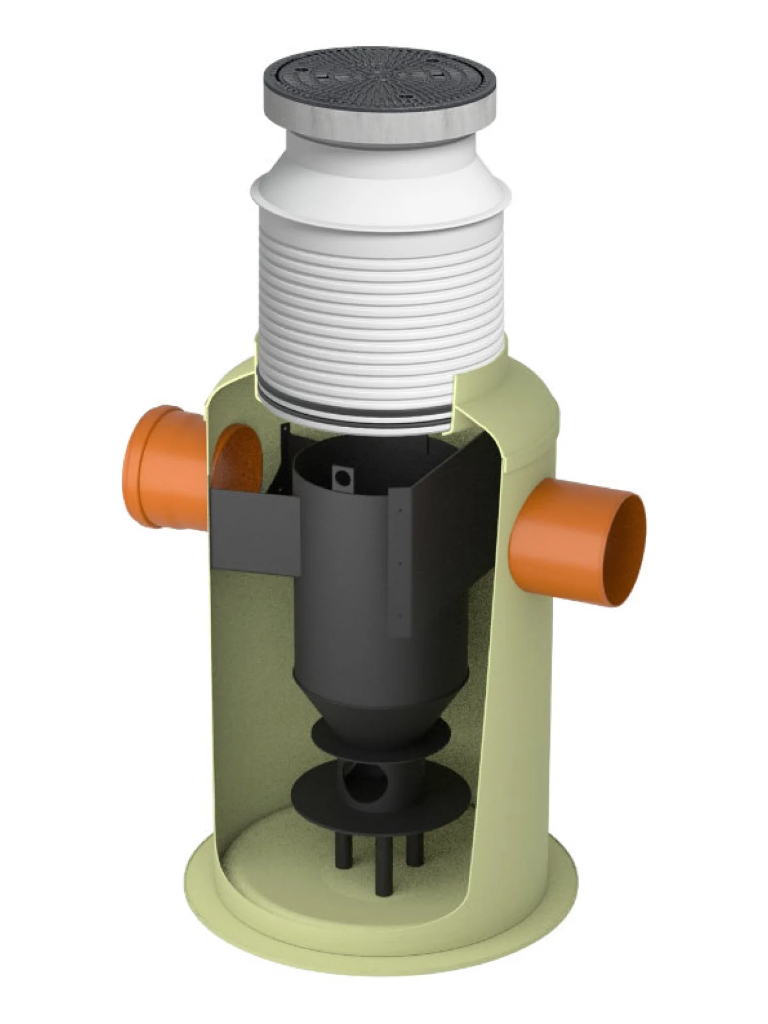

| 8590830448025 | 3050879 | ACO Stormsed Vortex G Behälter Typ 1000 | Stormsed Vortex G 1000 AT | 107 kg | 0,79 | 79 | 315 | 1000 | 2836 - 3970 | 132 - 2460 | |||
| 8590830448032 | 3050869 | ACO Stormsed Vortex G Behälter Typ 1200 | Stormsed Vortex G 1200 AT | 161 kg | 1,13 | 79 | 315 | 1200 | 2785 - 3920 | 1335 - 2470 | |||
| 8590830448049 | 3050857 | ACO Stormsed Vortex G Behälter Typ 1500 | Stormsed Vortex G 1500 AT | 221 kg | 1,77 | 79 | 315 | 1500 | 3185 - 4320 | 1800 - 2935 | |||
| 8590830448056 | 3050856 | ACO Stormsed Vortex G Behälter Typ 1800 | Stormsed Vortex G 1800 AT | 342 kg | 2,54 | 79 | 315 | 1800 | 3835 - 4970 | 2098 - 3230 | |||
| 8590830448063 | 3050855 | ACO Stormsed Vortex G Behälter Typ 2200 | Stormsed Vortex G 2200 AT | 594 kg | 3,8 | 79 | 315 | 2200 | 3535 - 4670 | 2035 - 3170 |
